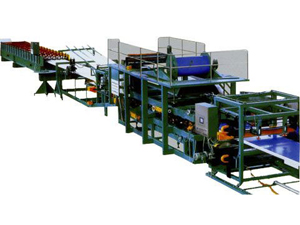

Linha de produção de painel sanduíche BH adota um acabamento avançado que é construído através do gás, eletricidade e mecânica, especiais para a produção de painéis sanduíche. A velocidade variável pode comprimir o painel de sanduíche ondulado. Esta linha de produção é composta por dispositivo de alimentação, dispositivo de perfilagem, dispositivo de combinação (rolo de perfilagem, aquecimento, colagem, combinação, curvamento de borda, entalhando, tratamento de borda e corte pneumático/automático) e tem sido amplamente usado para lojas, armazéns e em paredes.

1. Placa da parede, placa EPS ”H” (1000-1200mm)
2. Placa da parede oculta, plaaca de encaixe EPS (950-1150mm)

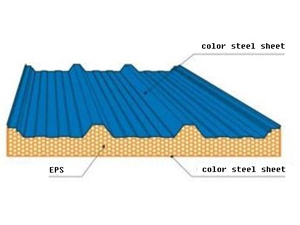

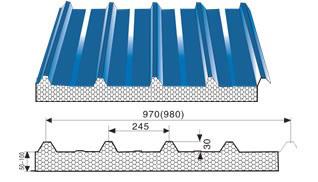

3. Placa de teto, tipo de instalação EPS, painel sanduíche ondulado 980 (980 três cumes)

Parâmetros principais

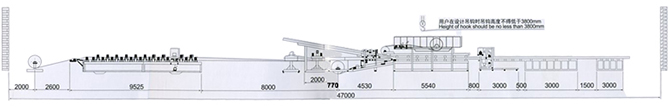

1. Dimensão externa do equipamento: 38000mm × 3600mm × 3300mm　
2. Sistema de controle por computador: A máquina adota computador industrial, controle de frequência PLC
3. Potência total (inclui energia térmica): cerca de 30kw
4. Velocidade de trabalho : 1000~4000mm/min (controle de frequência)
5. Densidade da placa EPS: >18KG/mmm
6. Material aplicado: 1000~1200mm × (0.5~0.6mm) EPS e PU
7. Fonte de potência: 380V/50-60Hz
8. Espessura da borda acabada: 50-250mm
9. Produção anual: 600, 000㎡
10. Peso de produção: 15T

Configuração principal
1. Desbobinador e eixo do núcleo
localização de desbobinamento: 3 peças; eixo de núcleo: 4 peças
Diâmetro interno aplicável: 500mm
Largura: ≤1200mm
Diâmetro externo: ≤1300mm
Suporte de carga: ≤5T
2. Dimensão da perfiladeira: 9500mm×1400mm (C×L), motor: 2.2kw
3. Máquina principal: 12000mm×2400mm (C×L), motor: 2.2kw
4. Poliuretano de 2 componentes, dispositivo de escovamento da mistura de cola
5. Dispositivo de corte: dispositivo de corte é movido longitudinalmente, lâmina de serra de fita é movida lateralmente. O dispositivo de corte adota lâmina de serra de face única, ele tem dispositivo de expansão de serra de fita, dispositivo de corte é equipado com dispositivo de compactação de chapa (pneumático). Movimento longitudinal e lateral do dispositivo de corte tem o dispositivo de limite. Esta máquina adota lâmina de serra de liga φ25, a velocidade de corte é de cerca de 1230r/min.
6. Cremaalheira de transmissão: Cremalheira sem energia: 2 grupos, dimensão: 3000mm×1210mm
7. Sistema de controle elétrico: controle por computador PLC
