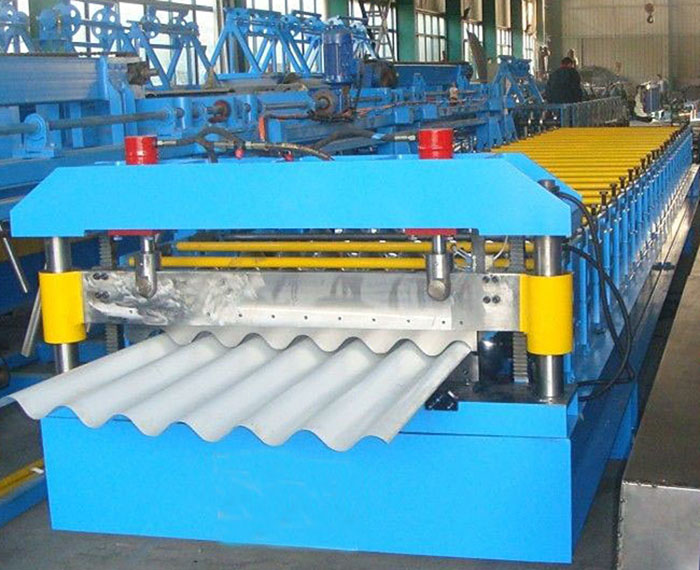

Perfiladeira de telhados corrugados
Bohai tem se empenhado na pesquisa e fabricação de Perfiladeira de rolo, que incluem Máquina formadora para chapa de telhado oculto, Máquina formadora para chapa ondulada 840, Máquina formadora de telha esmaltada de aço, Máquina formadora de painel sanduíche, etc. Com 10 anos de experiência nesta área, sabemos como produzir durável Perfiladeira de telhados corrugados a um baixo custo. Entre em contato conosco se necessita de Perfiladeira de telhados corrugados.

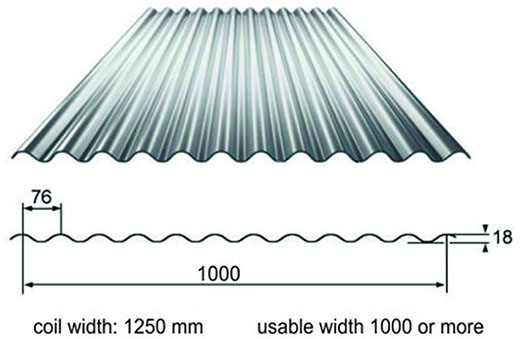

Desenho do perfil
Parâmetros principais
1. Besbobinador, operação manual, Desbobinamento passivo
2. Carregamento do desbobinador : 5t
3. Estrutura da máquina: Soldada com viga de aço 350H
4. Forma de alimentação de perfilagem: Rolo de alimentação lateral
5. Tipo de perfiladeira: Placas e corrente de transmissão
6. Diâmetro do eixo ￠76mm
7. Corrente: 16A fila única
8. Potência do motor de perfiladeira: 5.5KW
9. Linha de velocidade da perfiladeira : 5-17m/min
10. Passos de perfilagem: 18
11. Material do rolo: Aço forjado 45#
12. Espessura do cromo no rolo: 0.05mm
13.Motor de estação hidráulica: 4 KW
14.Bomba de óleo de estação hidráulica: Bomba de engrenagem
15.Forma de corte: Corte após o formato hidráulico
16.Material de lâmina de corte: Cr12
17.Tratamento a quente de lâmina de corte: HRC58℃-60℃
18.Espessura do rolo: 0.4-0.8mm
19.Largura de alimentação: 1250mm
20.Precisão de corte em comprimento: ±2mm
21.Trocador de frequência: Panasonic
22.Computador adota PLC: Panasonic
23. a máquina adota frequência de controle PLC: 8.5m×1.6m×0.8m
Processo tecnológico
Desbobinamento passivo → Guia e alimentação do material→ Perfilagem → Corte em comprimento → Painel de saída
1. Dispositivo de alimentação de material não energizado
2. Perfiladeira
3. Tanque hidráulico
4. Gabinete de controle por computador
5. Guilhotina hidráulica
6. Dispositivo de descarga
| No. | Item | Quantidade |
| 1 | Desbobinador passivo | 1 peça |
| 2 | Perfiladeira | 1 peça |
| 3 | Mesa de corte hidráulica | 1 conjunto |
| 4 | Estação hidráulica | 1 peça |
| 5 | Contador de controle por computador | 1 peça |
| 6 | Mesa de acabamento | 3 peças |
Características
1.Esta máquina formadora de telhados corrugados é automaticamente controlada por software superior para conseguir uma gestão de informações.
2. De acordo com os níveis de desenvolvimento internacional, este produto permite a personalização de design e fabrico aos requisitos dos clientes. Nós fornecemos um completo serviço pós-venda aos clientes, assim como suporte técnico para instalação, ajustamento e manutenção da máquina.
O nosso produto pode ser fornecido para fazer folhas em diferentes larguras da bobina e altura da onda. O desenho de perfil está disponível na resposta ao cliente.
